Magasins de circuits imprimés
Séries 600 / 700 / 800
Pour l'assemblage automatique
L'automatisme exige la précision lors de l'utilisation des magasins dans des lignes d'insertion de composants.
1 Plots d'empilement
pour la superposition des magasins
2 Plateaux supérieur et inférieur
conçus en fonte d'aluminium ou en tôle d'acier.
3 Numérotation
sur les guides des cartes, facilite l'insertion manuelle.

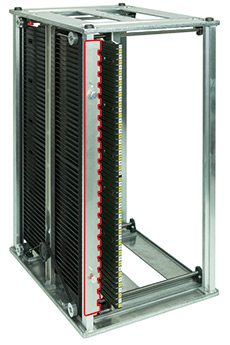

4 Parois latérales
Elles sont fabriquées en plastique conducteur ou en métal pour fonctionner à des températures comprises entre 50 et 200°C.
5 Sécurité de transport
Un loquet est monté en standard à l'avant et à l'arrière.
Guides verrouillés
Guides déverrouillés
Magasin métallique
En cas de sollicitation mécanique ou thermique accrue jusqu'à 200°C, les magasins peuvent également être livrés avec des parois métalliques.
Empiler en toute sécurité
Pour un gain de place, tous les magasins sont empilables en toute sécurité grâce aux quatre plots d'empilement fixés sur le plateau supérieur.
Retourner
De part leur symétrie verticale, les magasins peuvent être retournés lors du chargement. Possible uniquement sans plots d'empilement.
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
Magasins de circuits imprimés série 600 - Réglage de largeur par vis de serrage
1 Vis de serrage
La série 600 est une variante économique. Après déblocage des 4 vis de serrage, les parois peuvent être ajustées à la largeur des circuits imprimés.
2 Sécurité de transport
Un loquet est monté en standard à l'avant et à l'arrière. Au levage, le loquet est déplacé vers l'extérieur et se verrouille en position haute. Les circuits imprimés peuvent être insérés ou retirés. Au nouveau levage, les guides sont verrouillés.
Magasins de circuits imprimés série 700 - Réglage manuel de largeur par courroie crantée
1 Vis de sécurité
Le serrage de la courroie crantée à l'aide d'une vis moletée empêche tout réglage involontaire de la paroi latérale mobile.
2 Quatre vis de précision sans fin
pour ajuster la paroi latérale mobile
3 Courroie crantée
En tirant sur la courroie crantée, les parois latérales sont ajustées à la largeur de circuit imprimé souhaitée.
4 Sécurité de transport
Un loquet est monté en standard à l'avant et à l'arrière. Au levage, le loquet est déplacé vers l'extérieur et se verrouille en position haute. Les circuits imprimés peuvent être insérés ou retirés. Au nouveau levage, les guides sont verrouillés.
Magasins de circuits imprimés série 800 - Réglage manuel ou motorisé de largeur variable par courroie crantée
1 Quatre vis de précision sans fin
pour ajuster la paroi latérale mobile
2 Courroie crantée
pour le réglage manuel ou automatique de la largeur
3 Disque d'embrayage
pour le réglage motorisé de la largeur
4 Sécurité de transport
Un loquet est monté en standard à l'avant et à l'arrière.
Mode automatique
Lorsque le magasin est placé sur un chargeur, il est déplacé vers l'extérieur par une cale. Le guide se verrouille à nouveau lorsque le magasin est retiré.
Mode manuel
Au levage manuel, le loquet est déplacé vers l'extérieur et se verrouille en position haute. Au nouveau levage, les guides sont verrouillés.
5 Vis de sécurité
Le serrage de la courroie crantée à l'aide d'une vis moletée empêche tout réglage involontaire de la paroi latérale mobile.
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
Magasins de circuits imprimés série 600
Type |
Réf. article |
Matière |
Température °C | Poids (kg) |
Dimensions extérieures | Circuit imprimé | ||||
|---|---|---|---|---|---|---|---|---|---|---|
Insertions |
Environment |
Largeur W mm |
Longueur L mm |
Höhe H mm |
Largeur D mm |
Longueur C max. mm |
||||
| 601.1 601.2 601.3 |
8917601 8916601 8915601 |
Polystyrène Polycarbonate Métal |
60 130 200 |
50 80 200 |
5,6 5,9 6,9 |
320 | 355 | 563 | 40 - 250 | 342 |
| 602.1 602.2 602.3 |
8917602 8916602 8915602 |
Polystyrène Polycarbonate Métal |
60 130 200 |
50 80 200 |
5,8 6,1 7,2 |
320 | 400 | 563 | 40 - 250 | 387 |
| 603.1 603.2 603.3 |
8917603 8916603 8915603 |
Polystyrène Polycarbonate Métal |
60 130 200 |
50 80 200 |
6,2 6,5 7,6 |
380 | 400 | 563 | 40 - 310 | 387 |
Autres dimensions sur demande
Magasins de circuits imprimés série 700
Type |
Réf. article |
Matière |
Température °C | Poids (kg) |
Dimensions extérieures | Circuit imprimé | ||||
|---|---|---|---|---|---|---|---|---|---|---|
Insertions |
Environment |
Largeur W mm |
Longueur L mm |
Höhe H mm |
Largeur D mm |
Longueur C max. mm |
||||
| 701.1 701.2 701.3 |
8917701 8916701 8915701 |
Polystyrène Polycarbonate Métal |
60 130 200 |
50 80 100 |
5,6 5,9 6,9 |
320 | 355 | 563 | 40 - 250 | 342 |
| 702.1 702.2 702.3 |
8917702 8916702 8915702 |
Polystyrène Polycarbonate Métal |
60 130 200 |
50 80 100 |
5,8 6,1 7,2 |
320 | 400 | 563 | 40 - 250 | 387 |
| 703.1 703.2 703.3 |
8917703 8916703 8915703 |
Polystyrène Polycarbonate Métal |
60 130 200 |
50 80 100 |
6,2 6,5 7,6 |
380 | 400 | 563 | 40 - 310 | 387 |
| 704.1 704.2 704.3 |
8917704 8916704 8915704 |
Polystyrène Polycarbonate Métal |
60 130 200 |
50 80 100 |
7,8 8,0 9,5 |
400 | 460 | 563 | 10 - 330 | 447 |
| 716.2 716.3 |
8916716 8915716 |
Polycarbonate Métal |
130 200 |
80 100 |
9,5 10,9 |
460 | 535 | 563 | 10 - 390 | 522 |
| 717.2 717.3 |
8916717 8915717 |
Polycarbonate Métal |
130 200 |
80 100 |
9,7 11,1 |
530 | 535 | 563 | 10 - 460 | 522 |
Autres dimensions sur demande
Magasins de circuits imprimés série 800
Type |
Réf. article |
Matière |
Température °C | Poids (kg) |
Dimensions extérieures | Circuit imprimé | ||||
|---|---|---|---|---|---|---|---|---|---|---|
Insertions |
Environment |
Largeur W mm |
Longueur L mm |
Höhe H mm |
Largeur D mm |
Longueur C max. mm |
||||
| 801.1 801.2 801.3 |
8919801 8918801 8915801 |
Polystyrène Polycarbonate Métal |
60 130 200 |
50 80 100 |
5,6 5,9 6,9 |
320 | 365 | 563 | 40 - 250 | 342 |
| 802.1 802.2 802.3 |
8919802 8918802 8916740 |
Polystyrène Polycarbonate Métal |
60 130 200 |
50 80 100 |
5,8 6,1 7,2 |
320 | 400 | 563 | 40 - 250 | 387 |
| 803.1 803.2 803.3 |
8919803 8916745 8915803 |
Polystyrène Polycarbonate Métal |
60 130 200 |
50 80 100 |
6,2 6,5 7,6 |
380 | 400 | 563 | 40 - 310 | 387 |
| 804.1 804.2 804.3 |
8919804 8918804 8915804 |
Polystyrène Polycarbonate Métal |
60 130 200 |
50 80 100 |
7,8 8,0 9,5 |
400 | 460 | 563 | 10 - 330 | 447 |
| 816.2 816.3 |
8916816 8915816 |
Polycarbonate Métal |
130 200 |
80 100 |
9,5 10,9 |
460 | 535 | 563 | 10 - 390 | 522 |
| 817.2 817.3 |
8916817 8915817 |
Polycarbonate Métal |
130 200 |
80 100 |
9,7 11,1 |
530 | 535 | 563 | 10 - 460 | 522 |
Autres dimensions sur demande
Les magasins dont les numéros terminent par XXX.1 und XXX.2 sont livrés partiellement assemblés ; les magasins assemblés doivent être commandés avec une référence article supplémentaire.
Les magasins dont les numéros terminent par XXX.3 sont livrés montés avec des plots d'empilement.
DL31001
montage avec plots d'empilement
DL 31002
montage pour le retournement
| Série | Matière paroi rainurée |
Résistivité de surface |
||||
|---|---|---|---|---|---|---|
| 60X.1 | 70X.1 | 80X.1 | Polystyrène | d'après DIN EN 61340-5-1 < 109 |
||
| 60X.2 | 70X.2 | 80X.2 | Polycarbonate | |||
| 60X.3 | 70X.3 | 80X.3 | Métal* | |||
*mesuré de la paroi au cadre
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
Bouchon de rainure pour parties latérales en plastique
Pour le verrouillage des guides sur les magasins de circuits imprimés des séries 6XX.1/2, 7XX.1/2 et 8XX.1/2. Clipsage et retrait sans outil additionnel. Lors de l'utilisation des bouchons de rainure, la largeur ajustable maximale du circuit imprimé est réduite de 3 mm.
| Pos. | Réf. article | Produit | Colisage |
|---|---|---|---|
| 1.1 | 8916571 | Bouchon de rainure 1 (x1) | 100 |
| 1.2 | 8916575 | Bouchon de rainure 5 (x5) | 20 |
Pince pour documents d'accompagnement pour parties latérales en plastique
pour fixer facilement les documents d'accompagnement.
| Réf. article | Produit | Colisage | ||
|---|---|---|---|---|
| 8913416 | Pince | 1 | ||
Film de protection ESD
Film de protection ESD Permastat® stable et anti-déchirure, protège les circuits dans le magasin contre les salissures ; Couleur : rose Épaisseur 150 µm
| Type | Réf. article | Colisage | ||
|---|---|---|---|---|
| 601/701/801 | 8916411 | 10 | ||
| 602/702/802 | 8916412 | 10 | ||
| 603/703/803 | 8916413 | 10 | ||
| 704/804 | 8916414 | 10 | ||
| 716/816 | 8916416 | 10 | ||
| 717/817 | 8916417 | 10 | ||
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
Magasins spécifiques
Hauteur réduite pour séries 600/700/800
Magasins de circuits imprimés de faible hauteur, par exemple pour l'utilisation dans des fours de recuit. Une réduction de hauteur évite également une surcharge avec des circuits imprimés lourds ou l'utilisation de transporteurs de produits. Matière paroi : métal, plastique sur demande
Magasins double et triple pour circuits rallongés pour série 700
Les magasins sont assemblés et résistants en torsion, afin de stocker et de transporter en toute sécurité des circuits jusqu'à 1187 mm de long. Matière paroi : polycarbonate. Livraison magasin double : entièrement monté. Livraison magasin triple : partiellement monté
Capacité double par insertion parallèle pour série 600
Jusqu'à 100 circuits imprimés dans un magasin de la série 600. Pour les circuits de faibles largeurs, des magasins avec 2 emplacements côte à côte sont utilisables. Matière paroi : polystyrène, polycarbonate, métal.
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
