UHF-RFID-Etikettendrucker

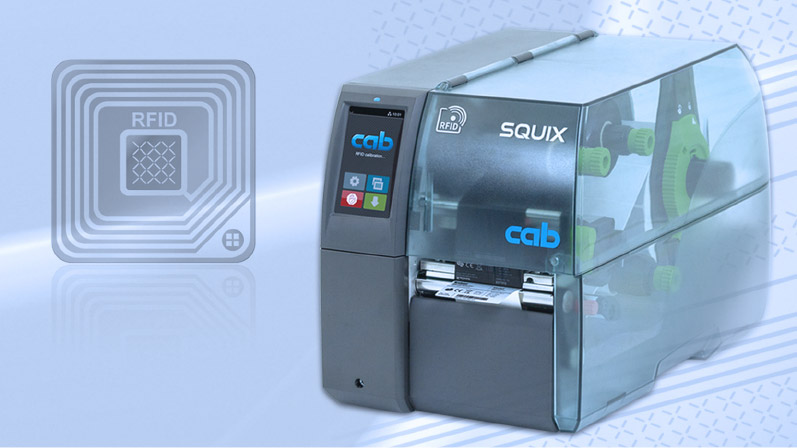

UHF-RFID-Etikettendrucker SQUIX
als Basis- oder Spendegerät mit linksbündiger oder zentrierter Materialführung
Die SQUIX-Etikettendrucker mit integrierter UHF-RFID-Option bieten höchste industrielle Zuverlässigkeit im Schreib- und Druckprozess von RFID-Etiketten.
Dazu stehen drei optionale UHF-RFID-Module zur Auswahl, die jeweils optimiert sind auf eine bestimmte Klasse von RFID-Etiketten: normale RFID-Tags, on metal RFID-Tags und Mini-RFID-Tags.
Die UHF-RFID-Option ist bereits für eine breite Auswahl von RFID-Etiketten qualifiziert. cab bietet außerdem die Unterstützung bei der Entwicklung und Qualifizierung kundenspezifischer Lösungen.
Was die cab-Etikettendrucker mit UHF-RFID-Option darüber hinaus besonders macht, sind die umfangreiche Peripherie und die ausgezeichnete Programmierbarkeit, mit denen anwendungsorientierte Lösungen möglich werden.
Neben der RFID-Technologie unterstützen wir mit OPC UA und WebDAV auch neueste Kommunikationsschnittstellen zur Einbindung des Druckers in komplexe Logistiksysteme.
Video: UHF-RFID-Etikettendrucker SQUIX
Höchste industrielle Zuverlässigkeit im Schreib- und Druckprozess von RFID-Etiketten.
typisch
möglich
Option
RFID-Etikettendrucker Typ | SQUIX 4.3 | SQUIX 4 | SQUIX 6.3 | SQUIX 8.3 | SQUIX 4.3 M | SQUIX 4 M | SQUIX 4.3 MT | SQUIX 4 MT | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Materialführung | linksbündig | zentriert | ||||||||||||
Druckprinzip: Thermotransfer |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Thermodirekt | ![]() |
![]() |
![]() |
- | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
- | ![]() |
![]() |
- |
Druckauflösung dpi | 203 | 300 | 300 | 600 | 203 | 300 | 300 | 203 | 300 | 300 | 600 | 300 | 300 | 600 |
Druckgeschwindigkeit bis mm/s | 300 | 300 | 300 | 150 | 250 | 250 | 150 | 300 | 300 | 300 | 150 | 300 | 300 | 150 |
Druckbreite bis mm | 104 | 108,4 | 105,7 | 105,7 | 168 | 162,6 | 216 | 104 | 108,4 | 105,7 | 105,7 | 108,4 | 105,7 | 105,7 |
UHF-RFID-Module | ||||||||||||||
UHF-RFID-Modul OM 4 | ![]() |
![]() |
![]() |
![]() |
- | - | - | ![]() |
![]() |
![]() |
![]() |
- | - | - |
UHF-RFID-Modul RS 4 | ![]() |
![]() |
![]() |
![]() |
- | - | - | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
UHF-RFID-Modul HS 4 | ![]() |
![]() |
![]() |
![]() |
- | - | - | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
UHF-RFID-Modul OM/RS 4 | ![]() |
![]() |
![]() |
![]() |
- | - | - | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||||||||||||
UHF-RFID-Modul RS 6 | - | - | - | - | ![]() |
![]() |
- | - | - | - | - | - | - | - |
UHF-RFID-Modul HS 6 | - | - | - | - | ![]() |
![]() |
- | - | - | - | - | - | - | - |
![]() |
||||||||||||||
UHF-RFID-Modul RS 8 | - | - | - | - | - | - | ![]() |
- | - | - | - | - | - | - |
Weitere Etikettendrucker mit integriertem UHF-RFID Modul
HERMES Q
Für automatisches Drucken und Etikettieren in Fertigungslinien. Die Schreib-/ Lese-Antennen sind direkt am Druckkopf oder in der Transportbaugruppe montiert. Mit dem Applikator 4214 können defekte Etiketten ausgeschleust werden.
lieferbar ab Q2/2024
Etikettendrucker | HERMES Q4.3 | HERMES Q4 | HERMES Q6.3 | |||
---|---|---|---|---|---|---|
Druckauflösung dpi | 200 | 300 | 300 | 600 | 200 | 300 |
Druckgeschwindigkeit bis mm/s | 300 | 300 | 300 | 150 | 250 | 250 |
Druckbreite bis mm | 104 | 108,4 | 105,7 | 105,7 | 168 | 162,6 |
Etikettenrolle Außendurchmesser mm |
205 / 305 | |||||
Etikettenbreite bis mm | 114 | 174 | ||||
Spenderichtung | L nach links oder R nach rechts | |||||
UHF-RFID-Module | ||||||
UHF-RFID-Modul OM | ![]() |
![]() |
![]() |
![]() |
- | - |
UHF-RFID-Modul RS | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
PX Q
Druckmodul zur Integration in Etikettiersysteme. Vorzugsweise ist die Schreib-/ Lese-Antenne direkt am Druckkopf montiert.
in Planung
Druckmodul | PX Q4.3 | PX Q4 | PX Q6.3 | |||
---|---|---|---|---|---|---|
Druckauflösung dpi | 200 | 300 | 300 | 600 | 200 | 300 |
Druckgeschwindigkeit bis mm/s | 300 | 300 | 300 | 150 | 250 | 250 |
Druckbreite bis mm | 104 | 108,4 | 105,7 | 105,7 | 168 | 162,6 |
Etikettenbreite bis mm | 116 | 116 | 116 | 116 | 174 | 174 |
Spenderichtung | L nach links oder R nach rechts | |||||
UHF-RFID-Module | ||||||
UHF-RFID-Modul OM | ![]() |
![]() |
![]() |
![]() |
- | - |
XD Q
Etikettendrucker für beidseitiges Bedrucken von Endlosmaterialien.
Das Modul ist im Gehäuse montiert, die Antenne direkt am Druckkopf. Das Auslesen und Beschreiben der RFID-Tags erfolgt unmittelbar vor dem Bedrucken der Etiketten. Im Fehlerfall wird das Etikett als ungültig gekennzeichnet.
lieferbar ab Q3/2024
Etikettendrucker | XD Q4/300 |
---|---|
Druckauflösung dpi | 300 |
Druckgeschwindigkeit bis mm/s | 150 |
Druckbreite bis mm | 105,7 |
Materialbreite bis mm | 114 |
UHF-RFID-Module | |
UHF-RFID-Modul OM | ![]() |
UHF-RFID Modul mit Schreib-/ Lese-Antennen
Das Modul ist im Gehäuse montiert, die Antenne direkt am Druckkopf oder in der Transportbaugruppe. Das Auslesen und Beschreiben der RFID-Tags erfolgt unmittelbar vor dem Bedrucken der Etiketten. Im Fehlerfall wird das Etikett als ungültig gekennzeichnet.
Schreib-/ Lese-Antennen
Am Druckkopf
1. OM – On Metal bevorzugt für Etiketten auf metallischen Oberflächen
In der Transportbaugruppe
2. RS – Regular Sensitivity Standard für alle gängigen RFID-Etiketten
3. HS – High Sensitivity für RFID-Etiketten mit spezieller Abstrahlcharakteristik
Am Druckkopf und in der Transportbaugruppe
4. OM und RS - Jede Antenne kann einzeln das Etikett auslesen und beschreiben.
RFID-Features
RFID-Tag Kalibrierung
Mit Hilfe der Kalibrierfunktion lässt sich für die RFID-Tags die optimale Schreib-/Leseleistung ermitteln. Kennlinien dazu können über die Statusfunktion ausgedruckt werden.
Tag-Inhalt on the fly auslesen
Inhalte (TID, EPC, User Memory) können am Drucker on the fly ausgelesen und in der GUI angezeigt werden.
Technische Daten
UHF-RFID Modul:
RFID Standard: UHF EPC Class 1 Gen 2
Spezifikation Schnittstelle: ISO/IEC 18000-63
Frequenzbereich Lese-Antennen:
ETSI & FCC
Weitere Funktionen:
Statistikausgaben
Angabe Anzahl erlaubter Schreib- / Lesefehler
Etikett ungültig kennzeichnen (Void Label)
Andrucken
Memory Bänke sperren
Programmierung:
JScript
ZPL2
Etikettensoftware:
cablabel S3
Codesoft (in Vorbereitung)
Loftware Spectrum (in Vorbereitung)
Nicelabel (in Vorbereitung)
Bartender (in Vorbereitung)
Antennen-Beispiele
![RFID RFID](/media/images/kennzeichnung/etikettendrucker/squix/rfid_logo.png)
![identytag Wet Inlay 53x53 mm identytag Wet Inlay 53x53 mm](/media/images/kennzeichnung/etikettendrucker/squix/01_identytag_frog3d_230.jpg)
Wet Inlay
53x53 mm
Tag-Antenne: Smartrac FROG 3D
Tag-IC: Impinj Monza 4D
Schreib-/Lese-Antenne: cab Regular Sensitivity
![identytag SmartLabel 100x150mm identytag SmartLabel 100x150mm](/media/images/kennzeichnung/etikettendrucker/squix/02_identytag_dogbone_230.jpg)
SmartLabel
100x150 mm
Tag-Antenne: Smartrac DogBone
Tag-IC: Impinj Monza R6
Schreib-/Lese-Antenne: cab Regular Sensitivity
![identytag Smart Label On-Metal 54x25mm identytag Smart Label On-Metal 54x25mm](/media/images/kennzeichnung/etikettendrucker/squix/03_identytag_on-metal_230.jpg)
Smart Label
54x25 mm
Tag-Antenne: On-Metal
Tag-IC: NXP UCODE 7XM
Schreib-/Lese-Antenne: cab On Metal
![Confidex Automotive Carrier Pro Confidex Automotive Carrier Pro](/media/images/kennzeichnung/etikettendrucker/squix/04_confidex_carrier_230.jpg)
Automotive Carrier Pro
92x24 mm
Tag-Antenne: M4QT
Tag-IC: Impinj Monza 4QT/4G
Schreib-/Lese-Antenne: cab Regular Sensitivity
![Confidex Casey MR6-P 92x24mm (3002400) Confidex Casey MR6-P 92x24mm (3002400)](/media/images/kennzeichnung/etikettendrucker/squix/05_condidex_casey_230.jpg)
Casey 92x24 mm
Tag-Antenne: MR6-P
Tag-IC: Impinj Monza R6-P
Schreib-/Lese-Antenne: cab Regular Sensitivity
![Confidex Automotive Kanban 80 x 208 mm (3001985) Confidex Automotive Kanban 80 x 208 mm (3001985)](/media/images/kennzeichnung/etikettendrucker/squix/06_confidex_kanban_230.jpg)
Automotive Kanban
80 x 208 mm
Tag-Antenne: M4E
Tag-IC: Impinj Monza 4E
Schreib-/Lese-Antenne: cab Regular Sensitivity
![Avery Dennison BJ 269 AD663U7XM WET WHITE 93x22 mm AD-663u7xm Avery Dennison BJ 269 AD663U7XM WET WHITE 93x22 mm AD-663u7xm](/media/images/kennzeichnung/etikettendrucker/squix/07_avery_dennison_bj269_230.jpg)
BJ 269 WET WHITE
93x22 mm
Tag-Antenne: AD-663U7xm
Tag-IC: NXP UCODE 7xm
Schreib-/Lese-Antenne: cab Regular Sensitivity
![Avery Dennison BR800 AD665U8 WET WHITE 93x22 mm AD-665u8 Avery Dennison BR800 AD665U8 WET WHITE 93x22 mm AD-665u8](/media/images/kennzeichnung/etikettendrucker/squix/08_avery_dennison_br800_230.jpg)
BR800 WET WHITE
93x22 mm
Tag-Antenne: AD-665u8
Tag-IC: NXP UCODE 8
Schreib-/Lese-Antenne: cab Regular Sensitivity
![Avery Dennison BU117 AD151 62IM WET WHITE 25x18 mm AD-151iM Avery Dennison BU117 AD151 62IM WET WHITE 25x18 mm AD-151iM](/media/images/kennzeichnung/etikettendrucker/squix/09_avery_dennison_bu117_230.jpg)
BU117 WET WHITE
25x18 mm
Tag-Antenne: AD-151iM
Tag-IC: NXP G2iM
Schreib-/Lese-Antenne: cab High Sensitivity
![Omni-ID IQ400 P Alien ALN-9610 Omni-ID IQ400 P Alien ALN-9610](/media/images/kennzeichnung/etikettendrucker/squix/10_omni-id_iq400p_230.jpg)
IQ400 P
94x24 mm
Tag-Antenne: Alien ALN-9610
Tag-IC: Alien Higgs 3
Schreib-/Lese-Antenne: cab Regular Sensitivity
![Omni-ID IQ150 EU 54x12 mm Omni-ID IQ150 EU 54x12 mm](/media/images/kennzeichnung/etikettendrucker/squix/11_omni-idD_iq150eu_230.jpg)
IQ150 EU
54x12 mm
Tag-IC: Impinj Monza R6
Schreib-/Lese-Antenne: cab On Metal
![Omni-ID IQ600 EU 94x24 mm Omni-ID IQ600 EU 94x24 mm](/media/images/kennzeichnung/etikettendrucker/squix/13_omni-id_iq600eu_230.jpg)
IQ600 EU
94x24 mm
Tag-IC: Impinj Monza R6
Schreib-/Lese-Antenne: cab On Metal
Mai 2024
