Hubapplikatoren 4014, 4016
Für das Etikettieren in Echtzeit auf Verpackungen
Je nach Stempeltyp ist die Verpackung während dem Etikettiervorgang in Ruhe oder in Bewegung. Die Etikettierung kann von allen Seiten vorgenommen werden.
Der Stempel ist vor der Spendekante positioniert. Das Etikett wird während des Druckens übernommen. Mit dem Hubzylinder wird das Etikett auf die Verpackung abgesetzt. Ein Sensor erkennt die Verpackung und steuert den Stempel in seine Ausgangslage zurück. Die Länge des Hubzylinders bestimmt den maximalen Abstand von der Spendekante zur Verpackung.
Druckstempel
Etiketten werden präzise auf ebene Flächen, auch vertieft, angedrückt.
Universalstempel
Etiketten werden auf ebenen Flächen angedrückt. Die Bohrungen zum Ansaugen der Etiketten sind im Abstand von 5 mm vorgebohrt und mit einer Gleitfolie abgedeckt. Sie werden entsprechend der Etikettengröße mit einem Lochwerkzeug geöffnet. Zwei Ersatzfolien werden mitgeliefert.
Druckstempel gefedert
Die gefederte Saugplatte erlaubt das Etikettieren auf schrägen Flächen bis 15°. Die Abweichung darf im Bereich des Etiketts in der Höhe bis 10 mm betragen.
Universalstempel gefedert
Die gefederte Saugplatte erlaubt das Etikettieren auf schrägen Flächen bis 15°. Die Abweichung darf im Bereich des Etiketts in der Höhe bis 10 mm betragen. Die Bohrungen zum Ansaugen der Etiketten sind im Abstand von 5 mm bereits vorgebohrt und mit einer Gleitfolie abgedeckt. Zwei Ersatzfolien werden mitgeliefert.

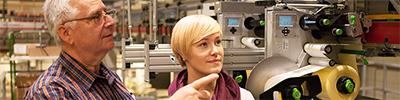

"In Sachen technische Kompetenz haben wir uns bei cab von Anfang an zuhause gefühlt."
Klaus-Dieter Schrader, Leiter Anlagentechnik Zentrallager ROSSMANN
Hermes+ Systeme mit Applikator 4016 kennzeichnen Gefahrgut im ROSSMANN Zentrallager
Blasstempel
für empfindliche Oberflächen oder wenn die Verpackung in Bewegung ist; die Etiketten werden durch einen Luftstoß auf die Verpackung angeblasen.
Der Abstand von 5 - 10 mm zur Oberfläche einer Verpackung wird mit einem Anschlag am Hubzylinder eingestellt.
Anrollstempel
Die Etiketten werden während des Transports auf ebene Flächen der Verpackung angerollt.
Übereck-Druckstempel
Die Etiketten werden an zwei angrenzenden Seiten einer Verpackung angebracht. Der Druckstempel etikettiert die erste Etikettenhälfte auf die Oberseite. Anschließend wird die zweite Etikettenhälfte angerollt.
Video: Hermes+ Applikator 4014 (Anrollstempel)
für das Etikettieren in Echtzeit auf Verpackungen
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Exzellente Beratung, zuverlässiger Support und günstiger Preis - direkt von cab:
Weitere Informationen:
Speziell für das vollautomatische Drucken und Etikettieren in Fertigungslinien konzipiert.
Hermes+ Systeme mit Applikator 4016 kennzeichnen Gefahrgut im ROSSMANN Zentrallager.
Das Gerät ist für den Betrieb mit cab Druckern der HERMES Q und Hermes+ Serie bestimmt.
| Technische Daten | Druckstempel | Universalstempel | Druckstempel gefedert |
Universalstempel gefedert |
|---|---|---|---|---|
| 4014, 4016 L/R 11 F | 4014 L/R 1100 | 4014, 4016 L/R 3100 | 4014 L/R 3100 | |
| Etikettenbreite HERMES Q4/Q4.3 mm Etikettenbreite HERMES Q6.3 mm |
20 - 114 | 75 / 90 | 80 - 114 | 116 / 116 |
| 50 - 174 | - | 80 - 174 | - | |
| Etikettenhöhe HERMES Q4/Q4.3 mm Etikettenhöhe HERMES Q6.3 mm |
20 - 210 | 60 / 90 | 80 - 210 | 102 / 152 |
| 25 - 210 | - | 80 - 210 | - | |
| Verpackung während der Etikettierung in Ruhe |  |
|||
| Etikettierung auf die Verpackungvon oben von unten von der Seite |
|
|||
|
||||
|
||||
| Verpackungshöhe variabel | |
|||
| Abstand der Verpackung zur Geräteunterkante bei Zylinderhub bei Zylinderhub 200 bis mm bei Zylinderhub 300 bis mm bei Zylinderhub 400 bis mm |
135 |
135 |
130 |
130 |
| 235 | 235 | 230 | 230 | |
| 335 | 335 | 330 | 330 | |
| Eintauchtiefe Stempel F1) bis mm | 120 | - | - | - |
| Gewicht des Applikators bei Zylinderhub 200 ohne Verpackung kg bei Zylinderhub 300 ohne Verpackung kg bei Zylinderhub 400 ohne Verpackung kg |
4014 5 |
4016 5 |
||
| 5 | 5,5 | |||
| 7 | 7,5 | |||
| Leistungsaufnahme max. W | 15 | |||
| Druckluft bar | 4,5 | |||
| Taktrate ca.2) Etiketten/min. | 25 | |||
- Am Deckel HERMES Q2/Q4/Q4.3 Ausschnitt Maß F Standard 60 mm, optional 100 mm, auf Anfrage bis 120 mm
Am Deckel HERMES Q6.3 Ausschnitt Maß F Standard 25 mm, auf Anfrage bis 120 mm - Ermittelt bei 100 mm Hub unterhalb Gerät, Etikettenhöhe 100 mm, Druckgeschwindigkeit 100 mm/s
| Technische Daten | Blasstempel | Anrollstempel | Übereckstempel |
|---|---|---|---|
| 4014 L/R 2100 | 4014 L/R 4100 | 4014 L/R 5100 | |
| Etikettenbreite HERMES Q4/Q4.3 mm Etikettenbreite HERMES Q6.3 mm |
20 - 114 | 25 - 114 | 20 - 114 |
| auf Anfrage | 50 - 174 | - | |
| Etikettenhöhe HERMES Q4/Q4.3 mm Etikettenhöhe HERMES Q6.3 mm |
20 - 100 | 80 - 250 | 60 - 210 |
| auf Anfrage | 80 - 250 | - | |
| Verpackung während der Etikettierung in Ruhe in Bewegung |
|
- |
|
|
|
- | |
| Etikettierung auf die Verpackung von oben von unten von der Seite |
|
||
|
|
- | |
|
|
- | |
| Verpackungshöhe fest variabel |
|
- | - |
| - | |
|
|
| Abstand der Verpackung zur Geräteunterkante bei Zylinderhub bei Zylinderhub 200 bis mm bei Zylinderhub 300 bis mm bei Zylinderhub 400 bis mm |
140 |
160 |
100 |
| 240 | 260 | 200 | |
| 340 | 360 | 300 | |
| Gewicht des Applikators ohne Verpackung kg | Siehe oben | ||
| Leistungsaufnahme max. W | 15 | ||
| Druckluft bar | 4,5 | ||
| Taktrate ca.1) Etiketten/min. | 25 | 20 | 20 |
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
-
Zubehör für Applikatoren
-
Blasrohr
für Stützluft. Zur Unterstützung der Etikettenübernahme wird das Etikett von unten gegen den Stempel geblasen.
Für 2"-, 4"- oder 6"-Etikettieranwendungen lieferbar
-
Druckluftwartungseinheit
zur Druckluftaufbereitung; Voreinstellung 4,5 bar
In Ausführung links und rechts lieferbar
Lieferung mit Feinfilter, Druckregelventil, Druckanzeige, Schlauch zum Anschluss an den Drucklufteingang des Applikators sowie Befestigungsmaterial für die Montage am Gehäuse oder Bügel.
-
Druckminderventil
zur Reduktion des Anpressdrucks des Hubzylinders auf das Produkt
Für Applikatoren 4014/4016, 4114/4116, 4214, 4414
-
Montagebeispiele Druckluftwartungseinheiten
1 Montage am Gehäuse
2 Montage am Bügel
-
