Etikettiersysteme für Tubes und Vials

Daten lassen sich über RS 232, USB, Ethernet oder kabellos über WLAN übertragen. Die Einbindung in ein Labor-Informations-Management-System (LIMS) ist möglich. Im Betrieb ohne PC erfolgt die Eingabe variabler Daten über das Bedienfeld, eine Tastatur oder einen Scanner.


Vergleich der Tube-Etikettiersysteme

Weitere Informationen zu AXON 1

AXON 2

Play

Video: Tube-Applikator AXON 2

Ideal für Laborproben: Röhrchen in Echtzeit sicher kennzeichnen

  Video ansehen

1 Spendekante
Sie ist speziell auf die Tubes und Vials angepasst.

2 Transportwalze TRV 14 (Ø 14 mm)
Zum Applizieren von Etiketten auf Tubes oder Vials mit Durchmessern von 10 - 22 mm. Die Transportwalze ist auf der Welle verschiebbar, um Verschlusskappen oder überstehende Gewinde daneben zu positionieren.

Für Etikettenbreite bis 56 mm und mit Spendekante 56. Optional werden für kleinere Durchmesser und breitere Etiketten weitere Transportwalzen angeboten.

3 Andruckrollen
Sie werden auf die Länge der Tubes oder Vials eingestellt. Während der Etikettierung drücken sie diese gegen die Transportwalzen.

4 Schwenkhebel mit Anschlag
Sie sind axial verstellbar und werden auf die Länge der Tubes oder Vials und die Etikettenposition eingestellt.

5 Materialwechsel
Zum Einlegen der Etiketten und der Transferfolie ist der Applikator abschwenkbar.

6 Auffangbox
Die Tubes oder Vials können nach dem Etikettieren automatisch in eine Auffangbox ausgeworfen werden.

Weitere Informationen zum Etikettendrucker SQUIX 4MP.

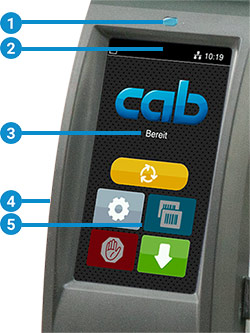

Bedienfeld

Schnittstellen

typisch      möglich    Standard     Option

Tube-Etikettiersystem	Etikettendrucker mit AXON 2
	SQUIX 4.3MP	SQUIX 4MP	SQUIX 4MP
Druckkopf
Druckprinzip Thermotransfer
Druckprinzip Thermodirekt			-
Druckauflösung dpi	300	300	600
Druckgeschwindigkeit mm/s	150	150	150
Druckbreite bis mm	108,4	105,7	105,7
Material
Tubes/Vials Lage bei Etikettierung	horizontal
Tubes/Vials Durchmesser mm	10 - 22, optional 7 - 12
Tubes/Vials Länge mit Verschluss mm	25 - 120
Tubes/Vials Konizität (Durchmesseränderung) bis %	0,8
Etiketten1) Material	Papier, Kunststoffe wie PET, PP
Etiketten    Breite mm	5 - 56 / optional 5 - 110
Etiketten    Höhe ab mm	12
Etiketten    Dicke ab mm	0,05
Etiketten    Rollendurchmesser bis mm	205
Etiketten    Kerndurchmesser mm	38 - 76
Etiketten    Wicklung	außen
Trägermaterial Breite mm	9 - 60 / optional 9 - 114
Trägermaterial Dicke2) mm	0,045 - 0,05
Transferfolie Farbseite	außen oder innen
Transferfolie Rollendurchmesser bis mm	80
Transferfolie Kerndurchmesser mm	25
Transferfolie Lauflänge bis m	600
Transferfolie Breite mm	25 - 114
Druckermaße und -gewicht
Breite x Höhe x Tiefe mm	252 x 288 x 520
Gewicht ca. kg	12
Etikettensensor mit Positionsanzeige
Durchlichtsensor für	Etiketten oder Stanzmarken und Materialende, Druckmarken bei durchscheinenden Materialien
Reflexsensor von unten oder oben für	Etiketten und Materialende, Druckmarken bei nicht durchscheinenden Materialien
Abstand Sensor zur Anlegekante von Mitte zur Anlegekante zentriert mm	0 - 55
Schnittstellen
RS232-C 1.200 bis 230.400 Baud/8 Bit
USB 2.0 Hi-Speed Device für PC-Anschluss
Ethernet 10/100 Mbit/s	LPD, RawIP-Printing, SOAP-Webservice, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC
2 x USB Host am Bedienfeld, 2 x USB Host auf der Rückseite	Service Key, USB-Speicherstick, USB-WLAN-Stick USB-WLAN-Stick mit Stabantenne, Tastatur, Barcodescanner, externes Bedienfeld
Digitale I/O-Schnittstelle 24 VDC
Betriebsdaten
Spannung 100 - 240 VAC, 50/60 Hz, PFC
Leistungsaufnahme	Standby < 10 W / typisch 80 W / max. 200 W
Temperatur/Luftfeuchtigkeit: Betrieb	+5 - 40 °C / 10 - 85 %, nicht kondensierend
Temperatur/Luftfeuchtigkeit: Lager	0 - 60 °C / 20 - 85 %, nicht kondensierend
Temperatur/Luftfeuchtigkeit: Transport	–25 - 60 °C / 20 - 85 %, nicht kondensierend
Zulassungen	CE (in-vitro), UKCA, FCC Class A, ICES-3, cULus, CB, CCC, BIS, BSMI, KC-Mark, Mexiko Reg.
Bedienfeld
Touchscreen LCD-Farbdisplay Bilddiagonale “	4,3
Touchscreen LCD-Farbdisplay Auflösung B x H px	272 x 480



1. Bei kleinen Etiketten, dünnem Material oder starkem Kleber kann es Einschränkungen geben. Kritische Anwendungen sind zu testen.
2. Damit die Etiketten spendbar sind, hat das Trägermaterial die gleiche oder geringere Dicke als die Etiketten selbst.

  Vergleich der technischen Daten AXON 1 und AXON 2 sowie weitere technische Daten siehe Produktbroschüre (PDF)
