Die Performance und Qualität einer Laserbeschriftung werden im Wesentlichen bestimmt durch Leistung und Fokussierung des Laserstrahls. cab Beschriftungslaser FL+ sind diodengepumpt und luftgekühlt. Sie verfügen über eine hohe Strahlqualität und Pulsspitzenleistung. Die Strahlquellen haben Ausgangsleistungen von 20 bis 50 Watt.

Mit den verschiedenen Planfeldobjektiven werden Beschriftungsfelder von 69x69 mm bis 290x290 mm abgedeckt. Es können sowohl Kunststoffe als auch Metalle sowie lackierte Flächen beschriftet werden.

FL+ Beschriftungslaser bestehen aus zwei Baugruppen: die Steuerung mit integrierter Strahlquelle und den Scankopf. Dieser ist über eine Faser mit der Strahlquelle verbunden. Er kann in beliebiger Lage eingebaut werden.

vergrößern

cab Beschriftungslaser stehen für

• innovative Technologie,
• Fokussierung auf kleinste Räume,
• hohe Bearbeitungsgeschwindigkeiten,
• Flexibilität,
• Widerstandsfähigkeit

Die Steuerung mit der Strahlquelle ist in einem 19“-Gehäuse eingebaut.

Technische Daten Planfeldobjektive F-Theta

Es können Objektive mit verschieden großen Beschriftungsfeldern bestückt werden. Je kleiner das Beschriftungsfeld, desto größer die Auflösung.

Planfeldobjektiv	100.1	160.1	254.1	420.1
Arbeitsabstand FL+ mm	141±4	202 ± 8	302 ± 8	541 ± 20
Beschriftungsfeld mm	69 x 69	112 x 112	180 x 180	290 x 290
Spotdurchmesser μm	~25	~35	~50	~85
≙ Auflösung dpi	1.000	725	500	300

Play

Video: cab Laser-Integration 1 - Robotik

Laserbeschriftung in eine Fertigungslinie mit Knickarmroboter.

  Video ansehen

 Weitere Videos zur Laserbeschriftung

Informationen zum Beschriftungsfeld und zu den unterschiedlichen Planfeldobjektiven siehe Zubehör.

Schnittstellen

Zur Steuerung und Überwachung des Prozessablaufs.

1 Ethernet 10/100 Mbit/s für PC. Das Gerät ist bei der Auslieferung mit einer IP-Adresse oder im DHCP-Modus konfiguriert.

2 Ethernet 10/100 Mbit/s für Peripherie. Zur Übertragung von Daten von und zu Endgeräten.

3 + 4 2 x RS232 C für Peripherie. Zur Übertragung von Daten von und zu Endgeräten.

5 Digitale I/O-Schnittstelle zur Steuerung und Überwachung. Mit 8 frei programmierbaren Ein- und Ausgängen. Schutzbeschaltung nach IEC 61131-2.

6 Remote zum Einschalten und Überwachen des Lasers.

7 Interlock / Not-Halt zur Einbindung in externe Sicherheitskreise und zum Anschluss eines externen Not-Halt-Schalters.

Video: cab Laser-Integration 1 - Robotik

Bereitgestellt von YouTube. Weitere cab Videos ansehen im cab Channel auf YouTube.


Weitere Formate

• cab Laser-Integration 1 - Robotics  (WMV, 2,6 MB)
• cab Laser-Integration 1 - Robotics (MPEG-4, 2,7 MB)


Video: cab Laser-Integration 2 - Robotik

Bereitgestellt von YouTube. Weitere cab Videos ansehen im cab Channel auf YouTube.


Weitere Formate

• cab Laser-Integration 2 - Robotics  (WMV, 7,9 MB)
• cab Laser-Integration 2 - Robotics (MPEG-4, 3,9 MB)


Video: cab Laser-Integration 3 - Förderband

Bereitgestellt von YouTube. Weitere cab Videos ansehen im cab Channel auf YouTube.


Weitere Formate

• cab Laser-Integration 3 - Vibration Conveyor  (WMV, 5,9 MB)
• cab Laser-Integration 3 - Vibration Conveyor (MPEG-4, 3,1 MB)


cab Laser Robo Marking Cell - LRMC

Bereitgestellt von YouTube. Weitere cab Videos ansehen im cab Channel auf YouTube.


Weitere Formate

• cab Laser Robo Marking Cell - LRMC (WMV, 62,4 MB)
• cab Laser Robo Marking Cell - LRMC (MPEG-4, 17,8 MB)

Erforderliche Player:

• Für WMV: Windows Media Player
• Für MPEG-4: VLC Player

Anwendungsbeispiele Laserbeschriftung

cab Beschriftungslaser beschriften hauptsächlich Metalle und Kunststoffe. Dazu gibt es, je nach Anforderung und Material, verschiedene Verfahren.

Gravieren

Durch Verdampfen mit hoher Energiedichte wird das Material abgetragen. Dabei entsteht eine Vertiefung mit scharfer Kontur.

QR-Code für die Rückverfolgbarkeit

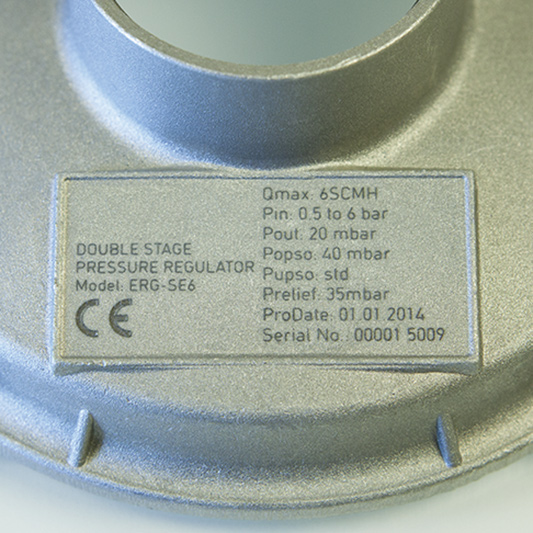

Kennzeichnung von Gussteilen

Anlassen

Hauptsächlich bei hoch legierten, nicht rostenden Stählen sowie bei Titan.

Instrumente der Medizintechnik

Rückverfolgung von Sterilisation

Abtragen

Der Laser trägt die Deckschicht ab, um das darunter liegende Material frei zu legen. Beispiele sind Eloxal- oder Lackschichten.

Aluminium-Leistungsschilder

Kfz-Bauteile

Verfärben

In Anwendung bei Kunststoffen. Der Farbumschlag hängt von der chemischen Zusammensetzung des Materials sowie den Inhalts- oder Füllstoffen ab.

Verbrauchsmesser

Größenzuordnung in der Medizintechnik

Schäumen

Der Laser schmilzt die Materialoberfläche.

Kunststoff-Ident-Clips

Kabelmarkierung

Das Modell FL+10 (10 Watt Variante) ist nicht mehr lieferbar! Bitte informieren Sie sich über Reparatur, Service und Ersatzteilverfügbarkeit zum Modell auf unserer Seite: Abgekündigte Produkte
